军工夜视仪检测方案

一、微光夜视综合校准仪

微光夜视综合校准仪由平行光管 、美军标靶板、积分球微光光源 微光夜视仪固定支架、光学平台组成。主要用于微光夜视仪在微光光源照射在不同照度的分辨力板上的分辨力的检测，还可以校准微光夜视仪的光轴平行性。

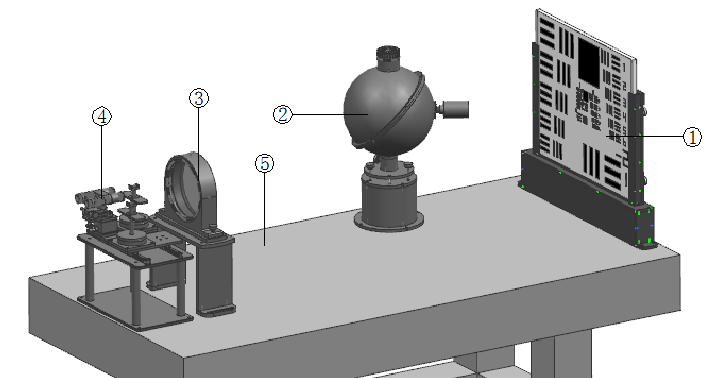

① 美军标靶板支架 ② 积分球微光光源

③ F2000开放式平行光管 ④ 微光夜视仪固定支架

⑤ 光学平台

1.美军标靶板支架直接固定在光学平台上，靶板可根据测试需要直接替换使用。反射式微光分辨力板：用于检测微光夜视仪的系统分辨能力，根据照度要求共四块板子，为美标鉴别率板，完全符合USAF1951技术要求：

分辨力板：1号板、2号板、3号板、4号板；

2.积分球微光光源通过底座固定在光学平台上，积分球微光光源可水平角度和俯仰角度调节

3.F2000开放式平行光管，直接固定在光学平台，它的焦面位置在美军标靶板上

F2000开放式平行光管技术参数：

1、焦 距：2000mm 2、有效通光孔径：φ200mm

3、分 辨 率： 0.65″ 4、视 场： 1°17'

5、视 差： ≤0.30mm

附件：

1）、分辨力板1-4号美军标板

2）、十字靶板

3）、中孔靶板（孔大小根据客户要求）

4.微光夜视仪固定支架部件见下图

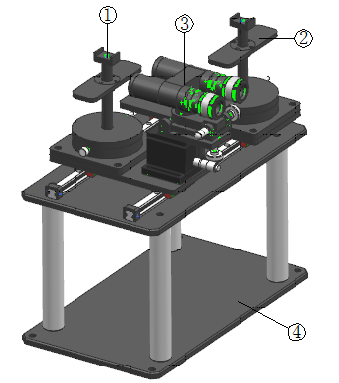

① 微光夜视固定支架1 ② 微光夜视固定支架2

③ 4倍双目前置镜 ④ 固定底座

微光夜视固定支架1和2放置微光夜视仪，固定支架1和固定支架2可水平角度调节，固定支架1放置的微光夜视仪配合4倍双目前置镜使用，4倍双目前置镜可垂直升降、水平角度和俯仰角度调节，可满足不同的测试需求。

二、微光夜视放大倍率测试仪

测量视放大率的仪器主要由大视场平行光管、被测夜视仪器固定支架和视度镜组成，即如下图所示仪器的基础上再增加一个小孔光阑，可以用来检测出瞳直径和出瞳距离。

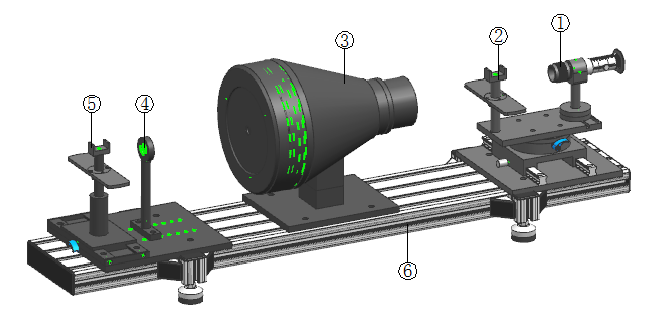

① 视度计 ② 微光夜视仪固定支架1 ③ 视场仪

④ 小孔光阑 ⑤ 微光夜视仪固定支架2 ⑥ 固定底座

固定支架1配合视度计使用可检测出视度调节方位，也可去掉视度管直接测视场，固定支架1和视度计科水平方向移动，视度计科水平角度调节。

固定支架2陪小孔光阑可检测出瞳直径和出瞳距离，固定支架2可水平方向移动。
